สายการผลิตท่อพีวีซี: การวิเคราะห์ทางเทคนิคเกี่ยวกับมาตรฐานการติดตั้งและการเดินสายไฟ

Ningbo Fangli เทคโนโลยี บจก.คือผู้ผลิตอุปกรณ์เครื่องจักรกลด้วยประสบการณ์กว่า 30 ปีของอุปกรณ์การอัดรีดท่อพลาสติกการคุ้มครองสิ่งแวดล้อมใหม่และอุปกรณ์วัสดุใหม่ นับตั้งแต่ก่อตั้ง Fangli ได้รับการพัฒนาตามความต้องการของผู้ใช้ เราได้พัฒนาการวิจัยและพัฒนาที่เป็นอิสระเกี่ยวกับเทคโนโลยีหลักและการย่อยและการดูดซึมของเทคโนโลยีขั้นสูงและวิธีการอื่นๆ ด้วยการปรับปรุงอย่างต่อเนื่องท่อพีวีซีรีดลินอีสายการอัดรีดท่อ PP-R, สายการอัดรีดท่อจ่ายน้ำ PE / ท่อแก๊สซึ่งได้รับการแนะนำโดยกระทรวงการก่อสร้างของจีนให้ทดแทนสินค้านำเข้า เราได้รับชื่อ "แบรนด์ชั้นนำในจังหวัดเจ้อเจียง"

ในอุตสาหกรรมการผลิตท่อพีวีซี การติดตั้งตามแผนทางวิทยาศาสตร์และการเดินสายไฟที่ได้มาตรฐานของสายการผลิตไม่เพียงแต่เป็นรากฐานสำหรับการทำงานอย่างต่อเนื่องอย่างมีเสถียรภาพ แต่ยังเป็นข้อกำหนดเบื้องต้นที่สำคัญเพื่อให้บรรลุการปฏิบัติตามข้อกำหนดด้านคุณภาพผลิตภัณฑ์สำเร็จรูปอีกด้วย บทความนี้ให้ภาพรวมทางเทคนิคอย่างเป็นระบบจากสี่มิติ: โครงร่างอุปกรณ์ การกำหนดค่าโหลดพลังงาน กระบวนการขึ้นรูปคีย์คะแนน Ess และเกณฑ์การตรวจสอบคุณภาพผลิตภัณฑ์สำเร็จรูป

I. หลักการวางแผนโหลดไฟฟ้าและการเลือกสายเคเบิล

การกำหนดค่าทางไฟฟ้าของสายการผลิตจะต้องคำนวณตามกำลังของอุปกรณ์ทั้งหมด กระแสไฟฟ้าเริ่มต้น และสภาพการทำงานต่อเนื่อง แนะนำให้ใช้ระบบจ่ายไฟห้าสายสามเฟส โดยมีการแยกวงจรไฟฟ้าและลูปควบคุมอย่างเข้มงวด:

· มอเตอร์ขับเคลื่อนหลักและชุดทำความร้อน: ใช้สายเคเบิลทนไฟแกนทองแดงขนาด 16 มม.² ขึ้นไป (เช่น ประเภท ZR-YJV) โดยมีการตรวจสอบความสามารถในการรองรับกระแสไฟฟ้าโดยเทียบกับโหลดที่ติดตั้งจริง

· อุปกรณ์เสริม (ระบบทำความเย็น ชุดลากจูง เครื่องตัด): ใช้สายเคเบิลขนาด 6–10 มม.² โดยแต่ละสายมีอุปกรณ์ป้องกันโอเวอร์โหลดอิสระ

· วงจรไฟส่องสว่างและควบคุม: ใช้สายไฟหุ้มฉนวนขนาด 2.5 มม.² ซึ่งเดินแยกจากสายไฟเพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้า

สายเคเบิลทั้งหมดต้องได้รับการป้องกันภายในท่อร้อยสาย PVC ทนไฟหรือท่อร้อยสายโลหะที่มีความยืดหยุ่น การกำหนดเส้นทางท่อจะต้องเป็นแนวตั้งและแนวนอนโดยมีการยึดแน่น และต้องมีการหย่อนเพียงพอสำหรับการเข้าถึงการบำรุงรักษาในอนาคต

ครั้งที่สอง ข้อกำหนดทางเทคนิคที่สำคัญสำหรับการติดตั้งและการเดินสายไฟ

1. ข้อกำหนดการดัดท่อร้อยสาย

· การดัดจะต้องดำเนินการอย่างช้าๆ โดยใช้สปริงดัดเฉพาะ โดยมีรัศมีการดัดงอไม่น้อยกว่า 3 เท่าของเส้นผ่านศูนย์กลางภายนอกของท่อ

· ในสภาพแวดล้อมที่เย็น จำเป็นต้องอุ่นเฉพาะที่ (40–60°C) ที่ส่วนดัดงอเพื่อป้องกันการแตกร้าวด้วยความเย็น

· หากสปริงดัดงอติด ให้หมุนทวนเข็มนาฬิกาพร้อมดึงออกด้านนอกอย่างมั่นคง ห้ามทำการสกัดโดยบังคับเพื่อหลีกเลี่ยงการเสียรูปของสปริงหรือความเสียหายที่ผนังท่อ

2. การแก้ไขและระบุท่อร้อยสาย

· ท่อร้อยสายที่ติดตั้งบนพื้นผิวทั้งหมดต้องยึดด้วยแคลมป์ในระยะไม่เกิน 1.0 เมตร

· ข้อต่อต้องทำด้วยขั้วต่อเฉพาะและปิดผนึกด้วยซีเมนต์ PVC

· ขั้วต่อวงจรแต่ละอันจะต้องมีป้ายระบุพิกัดแรงดันไฟฟ้า อุปกรณ์เชื่อมต่อ และลำดับเฟสไว้อย่างชัดเจน เพื่ออำนวยความสะดวกในการใช้งานและบำรุงรักษาในอนาคต

ที่สาม การควบคุมคุณภาพผลิตภัณฑ์สำเร็จรูป – มาตรฐานการตรวจสอบโรงงาน

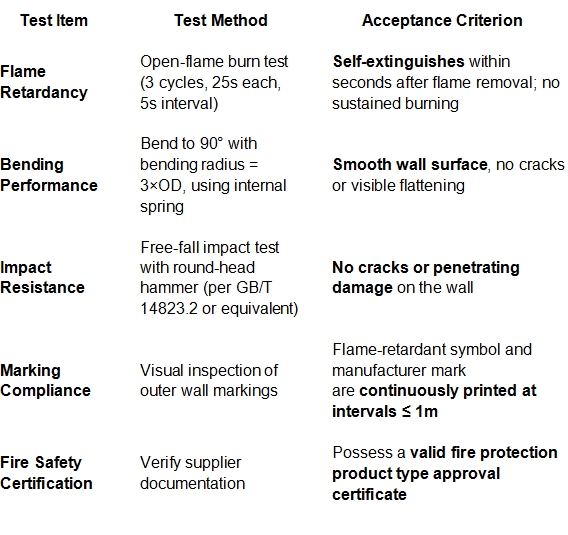

สำหรับผู้ผลิตท่อร้อยสาย การสร้างระเบียบปฏิบัติการตรวจสอบผลิตภัณฑ์สำเร็จรูปที่เข้มงวดถือเป็นสิ่งสำคัญในการได้รับความเชื่อมั่นจากตลาด ขอแนะนำให้แต่ละชุดผ่านการทดสอบพื้นฐานอย่างน้อยห้ารายการต่อไปนี้:

IV. คำแนะนำด้านความปลอดภัยและการปฏิบัติตามกฎระเบียบในสถานที่ทำงาน

· ตู้จำหน่ายหลักต้องติดตั้งอุปกรณ์ป้องกันกระแสตกค้างและอุปกรณ์ป้องกันการสูญเสียเฟส

· สายเคเบิลในเขตทำความร้อนต้องใช้ฉนวนซิลิโคนอุณหภูมิสูงและเก็บให้ห่างจากช่องจ่ายความร้อน

· ขอแนะนำให้ทำการทดสอบความต้านทานของฉนวน (≥2 MΩ) ในทุกวงจรทุกๆ ไตรมาส โดยบันทึกการทดสอบไว้อย่างถูกต้อง

· การติดตั้งระบบไฟฟ้าทั้งหมดต้องเป็นไปตามมาตรฐานท้องถิ่นที่เกี่ยวข้อง เช่น GB 50258-96 "รหัสสำหรับการติดตั้งและการยอมรับอุปกรณ์ไฟฟ้า" หรือรหัสสากลที่เทียบเท่า (เช่น IEC 60364 series) รวมถึงกฎระเบียบด้านความปลอดภัยจากอัคคีภัยในท้องถิ่น

คำชี้แจงการปิดท้าย

มีประสิทธิภาพสูงและปลอดภัยสายการผลิตท่อพีวีซีเริ่มต้นด้วยการออกแบบสายไฟเสียงและการดำเนินการติดตั้งที่เข้มงวด เรามุ่งมั่นที่จะให้การสนับสนุนด้านเทคนิคแบบ end-to-end สำหรับผู้ผลิตท่อร้อยสาย ตั้งแต่การเลือกอุปกรณ์ไปจนถึงการนำกระบวนการไปใช้ เพื่อช่วยให้ลูกค้าของเราบรรลุการผลิตจำนวนมากอย่างมีเสถียรภาพและการปรับปรุงคุณภาพอย่างต่อเนื่อง

หากมีข้อสงสัยเพิ่มเติมเกี่ยวกับการกำหนดค่าสายการผลิตหรือมาตรฐานการทดสอบท่อร้อยสาย โปรดติดต่อทีมเทคนิคของเรา
